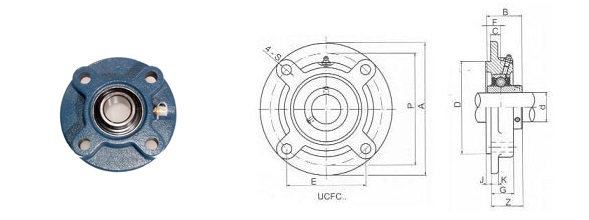

UCFC



Symbol Wymiary mm Śruba mocująca
d A P E C S J K G D Z B F
UCFC201 12 100 78 55,1 10 12 5 7 20,5 62 28,3 31 12,7 M10
UCFC202 15 100 78 55,1 10 12 5 7 20,5 62 28,3 31 12,7 M10
UCFC203 17 100 78 55,1 10 12 5 7 20,5 62 28,3 31 12,7 M10
UCFC204 20 100 78 55,1 10 12 5 7 20,5 62 28,3 31 12,7 M10
UCFC205 25 115 90 63,6 10 12 6 7 21 70 29,8 34,1 14,3 M10
UCFC206 30 125 100 70,7 10 12 8 8 23 80 32,2 38,1 15,9 M10
UCFC207 35 135 110 77,8 11 14 8 9 26 90 36,4 42,9 17,5 M12
UCFC208 40 145 120 84,8 11 14 10 9 26 100 40,2 42,9 19 M12
UCFC209 45 160 132 93,3 11 16 12 14 26 105 41,2 42,9 19 M14
UCFC210 50 165 138 97,6 11 16 12 14 28 110 42,6 51,6 19 M14
UCFC211 55 185 150 106,1 13 19 12 15 31 125 46,4 55,6 22,2 M16
UCFC212 60 195 160 113,1 17 19 12 15 36 135 55,7 65,1 25,4 M16
UCFC213 65 205 170 120,2 17 19 14 15 36 145 56,7 65,1 25,4 M16
UCFC214 70 215 177 125,1 17 19 14 18 40 150 61,4 74,6 30,2 M16
UCFC215 75 220 184 130,1 18 19 16 18 40 160 62,5 77,8 33,3 M16
UCFC216 80 240 200 141,4 18 23 16 18 42 170 67,3 82,6 33,3 M20
UCFC217 85 250 208 147,1 18 23 18 20 45 180 69,6 85,7 34,1 M20
UCFC218 90 265 220 155,5 22 23 18 20 50 190 78,3 96 39,7 M20
