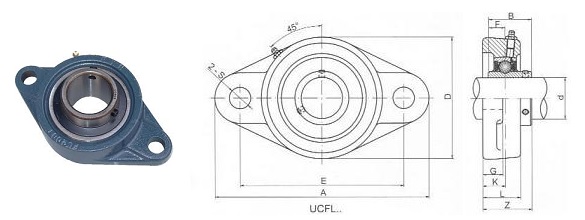

UCFL

Symbol Wymiary mm Śruba mocująca
d B A E K G L S D Z F
UCFL201 12 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL202 15 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL203 17 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL204 20 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL205 25 34,1 130 99 16 13 27 16 68 35,8 14,3 M14
UCFL206 30 38,1 148 117 18 13 31 16 80 40,2 15,9 M14
UCFL207 35 42,9 161 130 19 14 34 16 90 44,4 17,5 M14
UCFL208 40 49,2 175 144 21 14 36 16 100 51,2 19 M14
UCFL209 45 49,2 188 148 22 15 38 19 108 52,2 19 M16
UCFL210 50 51,6 197 157 22 15 40 19 115 54,6 19 M16
UCFL211 55 55,6 224 184 25 18 43 19 130 58,4 22,2 M16
UCFL212 60 65,1 250 202 29 18 48 23 140 68,7 25,4 M20
UCFL213 65 65,1 258 210 30 22 50 23 155 69,7 25,4 M20
UCFL214 70 74,6 265 216 31 22 54 23 160 75,4 30,2 M20
UCFL215 75 77,8 275 225 34 22 56 23 165 78,5 33,3 M20
UCFL216 80 82,6 290 233 34 22 58 25 180 83,3 33,3 M22
UCFL217 85 85,7 305 248 36 24 63 25 190 87,6 34,1 M22
UCFL218 90 96 320 265 40 24 68 25 205 96,3 39,7 M22
